第一：蘇州水池防水施工材料說明
1、瀝青類防水材料
這種材料是以天然瀝青、石油瀝青和煤瀝青為主要原材料，它的制成就是由瀝青油氈、紙?zhí)r青油氈、溶劑型和水乳型瀝青類或瀝青橡膠類涂料、油膏，所以使用它就具有良好的粘結(jié)性、塑性、防腐性和耐久性。
2、橡膠塑料類防水材料
以氯丁橡膠、丁基橡膠、三元乙丙橡膠、聚氯乙烯、聚異丁烯和聚氨酯等原材料，所以說它可制成彈性無胎防水卷材、防水薄膜、防水涂料、涂膜材料及油膏、膠泥、止水帶等密封材料，使用它具有抗拉強度高，彈性和延伸率大，粘結(jié)性、抗水性和耐氣候性好等特點。
3、水泥類防水材料
對水泥有促凝密實作用的外加劑，比如說像防水劑、加氣劑和膨脹劑等，這種可增強水泥砂漿和混凝土的憎水性和抗?jié)B性;
以水泥和硅酸鈉為基料配置的促凝灰漿，這種也是屬于地下工程的堵漏防水。
4、金屬類防水材料
薄鋼板、鍍鋅鋼板、壓型鋼板、涂層鋼板等可直接作為屋面板，也是可以起到防水作用。
薄鋼板這種比較適合用于地下室或地下構(gòu)筑物的金屬防水層。薄銅板、薄鋁板、不銹鋼板可制成建筑物變形縫的止水帶。

第二：蘇州水池防水施工做法介紹
1，基層處理
基層應(yīng)力求平整、牢固、清潔、干凈，不得有浮灰、污漬等，符合設(shè)計要求及驗收規(guī)范。
到地下水位較高時，池底及池壁外部應(yīng)做盲溝式濾水層。

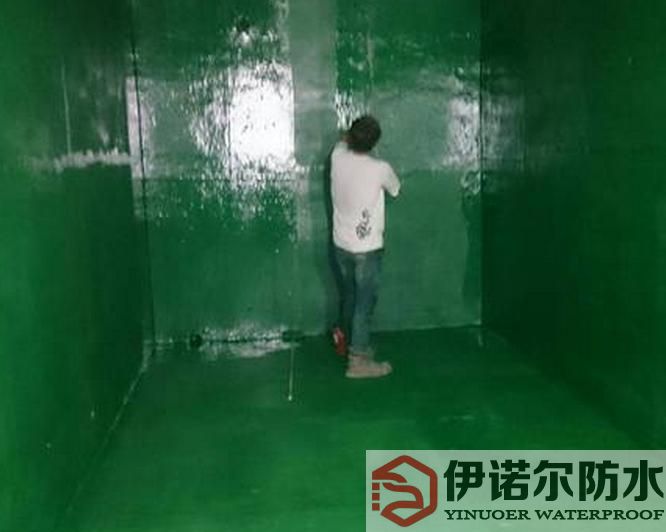

2，防水層施工
在基層處理達到要求后，在找平層上稍用勁刮涂厚度約1－1.5mm的PA－A型高分子益膠泥稀漿作為界面層，水灰比,＝0.4：1（重量比）。
底涂層初凝前即可刮涂一道PA－C型益膠泥作為防水層，厚度約2～3mm，水灰比為0.25～0.3：1（重量比），待第一道防水層終凝后才能進行第二道防水層的施工。
二道防水層刮涂方向與第一道應(yīng)相互垂直，抹壓密實，厚度約2～3mm，水灰比為0.25～0.3：1（重量比）第二道防水直接貼磚，更省錢。
防水層的施工應(yīng)墻身后池底，陰角處應(yīng)做成圓弧形，要求池底沿壁一次性整體刮涂，不留接頭，不得漏涂，
如果必須留接頭，應(yīng)留在壁上高約300～500mm處，并高于原混凝土施工縫接頭，池底防水層與池壁防水層應(yīng)交圈。
若是在地面上水池類則在迎水面、背水面各刮涂一道PA－C型和PA－A型益膠泥做為防水層。
采用高分子益膠泥作水池類的防水粘貼飾面磚可參照衛(wèi)生間的做法。
防水層和飾面磚施工完畢，需在常溫下養(yǎng)護5－7天，養(yǎng)護期內(nèi)不得蓄水。

第三：蘇州水池防水施工注意事項
使用的材料在衛(wèi)生方面要可靠，就是說防水材料的成分不能發(fā)生溶于水而引起水質(zhì)污染的情況，防水材料料要使用衛(wèi)生福利部規(guī)定的標被合格產(chǎn)品。
另外，水質(zhì)也必須符合自來水法的要求。對于現(xiàn)在市場上的許多防水材料，特別在現(xiàn)場，兩種成分發(fā)生反應(yīng)的材料必須完全混合好，
萬—反應(yīng)不充分，在水中有游離物質(zhì)就要影響人身健康，則是個大問題，所以使用時要特別注意。
防水性能要良好， 由于以往的水池多是混凝土造的，在水池壁面的混凝土產(chǎn)生裂縫時，其結(jié)果是防水層也一定斷裂。
特別在地下室設(shè)置的水池，由于防水層斷裂，地下水會流入水池，這就成為嚴重問題。
正如前面概要中敘述的那樣，在防水做法中，很早以前就使用瀝青進行防水，然而由于池內(nèi)的作業(yè)環(huán)境和壁面施工的問題，最近幾乎不用了。
而對于前面講過的用灰漿稱涂膜類防水，池體照樣產(chǎn)生裂縫，完全防水仍是個問題。
現(xiàn)在多采用聚氯乙烯樹脂類薄片防水閘離的做法。這種做法如前面講的在JASS—8規(guī)定個做為水池防水施工方法加以推揮。
反復使用后，聚氯乙烯樹脂薄片自身會伸長變大，然而在基層隔離的狀態(tài)下施工，完全不受池體裂縫的影響。
生活水池用的聚氯乙烯樹脂類薄片應(yīng)是無毒的，使其符合食品衛(wèi)生標準。這就要求防水薄片在工廠生產(chǎn)的性能要穩(wěn)定，在現(xiàn)場施工時要求薄片接合性能良好。
聚氯乙烯樹脂薄片的接合方法是用被加熱的有機溶劑，使其接合部溶為一體由于水壓作用可以保持長期耐久性。
當然要避免和生活水池以外的水池連接，在一定要和建筑物的外墻或別的水池相連接設(shè)登的生活水池時，可按下列方法處理：

假設(shè)有地下水或非飲用水流入池體時，可把池體做成兩層壁面，將兩層壁面之間的水引入別的水池，在那里用泵排出，圖示出其實例。水池的爬梯和配管等配件， 在穿過防水層時要設(shè)擋水構(gòu)件， 出于水深不同而水壓不同，穿越部分如用單純的密封則會因水壓引起漏水。
